காற்று குளிரூட்டும் கிரக பந்து ஆலை
பயன்பாடுகள்
கிரையோஜெனிக் பிளானட்டரி பால் மில் முக்கியமாக பொருட்களால் கோரப்பட்ட குறைந்த வெப்பநிலையின் கீழ் அல்ட்ராஃபைன் அரைப்பதற்குப் பயன்படுத்தப்படுகிறது. திரவ நைட்ரஜன் குளிரூட்டலின் செயற்கை ஊசியுடன் ஒப்பிடும்போது, குளிர்-காற்று பிளானட்டரி பால் மில் இயக்க மிகவும் எளிதானது மற்றும் வசதியானது, இது செலவு-சேமிப்பு மற்றும் குறைந்த ஆற்றல் நுகரப்படுகிறது.
வீடியோ
மேலோட்டம்

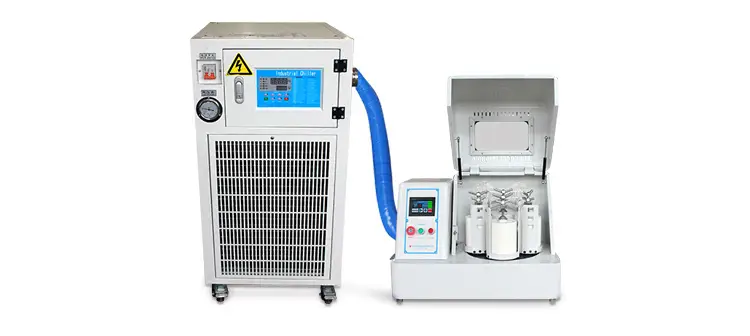

கிரையோஜெனிக் பிளானட்டரி பால் மில் என்பது பிளானட்டரி மில் மற்றும் குளிர்பதன உபகரணங்களின் கலவையாகும். உராய்வு அல்லது வெப்பமண்டல எதிர்வினை காரணமாக அதிவேக அரைக்கும் போது பெரும்பாலான பொருட்கள் வெப்பமடையும், இது பொருட்களின் இயற்பியல் மற்றும் வேதியியல் பண்புகளில் மாற்றங்களுக்கு வழிவகுக்கும் மற்றும் எதிர்மறை அரைக்கும் விளைவை ஏற்படுத்தும். குறைந்த வெப்பநிலை பிளானட்டரி பால் மில் முக்கியமாக கடுமையான வெப்பநிலை கட்டுப்பாடு தேவைப்படும் பொருள் அரைக்கும் செயல்பாட்டில் பயன்படுத்தப்படுகிறது.
வேலை கொள்கை
கிரையோஜெனிக் பிளானட்டரி பால் மில்லில் ஒரு டர்ன்டேபிளில் நான்கு பந்து அரைக்கும் தொட்டிகள் நிறுவப்பட்டுள்ளன. டர்ன்டேபிள் சுழலும் போது, தொட்டி அச்சு கிரக அசைவுகளை உருவாக்குகிறது மற்றும் தொட்டிகளில் உள்ள பந்துகள் அதிவேக இயக்கத்தில் மாதிரிகளை அரைத்து கலக்கின்றன. தயாரிப்பு உலர்ந்த அல்லது ஈரமான முறைகளைப் பயன்படுத்தி வெவ்வேறு பொருட்கள் மற்றும் கிரானுலாரிட்டியின் பல்வேறு தயாரிப்புகளை நொறுக்கி கலக்க முடியும். தரைப் பொடியின் குறைந்தபட்ச கிரானுலாரிட்டி 0.1 மிமீ வரை சிறியதாக இருக்கலாம்.
அம்சம்/நன்மை

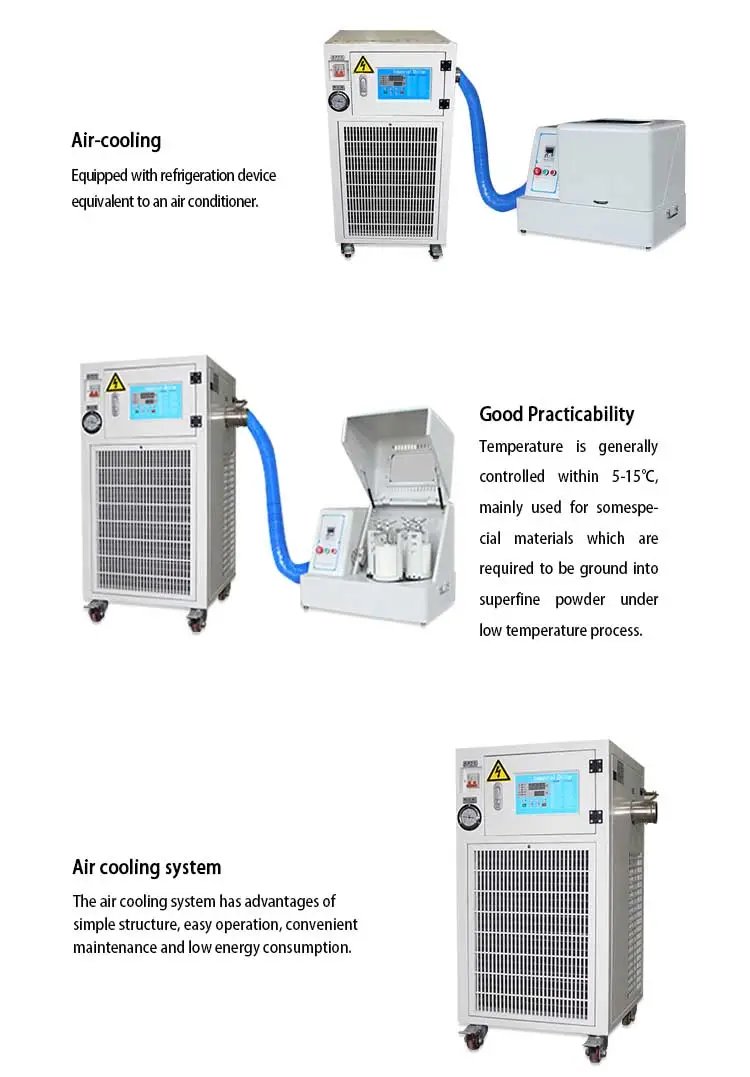

கிரையோஜெனிக் (குறைந்த வெப்பநிலை கட்டுப்பாடு) கிரக பந்து ஆலை என்பது கிரக ஆலை மற்றும் காற்று-குளிரூட்டும் சாதனத்தின் கலவையாகும். காற்று-குளிரூட்டும் சாதனத்தில் ஏர்-கண்டிஷனிங் சுருக்கப்பட்ட குளிர்பதன கொள்கை பயன்படுத்தப்படுகிறது. அரைப்பதன் மூலம் உருவாகும் வெப்பத்தை காற்று குளிரூட்டும் வாயு சுழற்சி மூலம் விரைவாக அகற்றலாம். சுற்றுப்புற வெப்பநிலையின் வேறுபாட்டின் படி, பந்து-அரைக்கும் இடத்தின் வெப்பநிலையை 5-15℃ க்குள் கட்டுப்படுத்தலாம். இந்த வகையான பந்து ஆலை முக்கியமாக குறைந்த வெப்பநிலை தொழில்நுட்பத்தின் பொருள் தேவைகளின் கீழ் மிக நுண்ணிய அரைப்பதற்குப் பயன்படுத்தப்படுகிறது. காற்று-குளிரூட்டும் சாதனம் எளிமையான அமைப்பு, வசதியான செயல்பாடு, வசதியான பராமரிப்பு மற்றும் குறைந்த ஆற்றல் நுகர்வு ஆகியவற்றின் நன்மைகளைக் கொண்டுள்ளது.
1. குறைந்த வெப்பநிலையில் மிக நுண்ணிய அரைத்தல் தேவைப்படும் பொருட்களுக்கு ஏற்றது.
2. எளிய அமைப்பு.
3. எளிதான செயல்பாடு.
4. வசதியான பராமரிப்பு.
5. குறைந்த ஆற்றல் நுகர்வு.
தரவுத்தாள்
டென்கன் பிளானட்டரி பால் ஆலையின் தொழில்நுட்ப தரவுத் தாள்
| இயக்கி முறை | கியர் டிரைவ் |
| செயல்பாட்டு முறை | ஒவ்வொரு அரைப்பதற்கும் இரண்டு அல்லது நான்கு மில் ஜாடிகளைப் பயன்படுத்தலாம். |
| பொருட்களுக்கான அதிகபட்ச கொள்ளளவு | ஒவ்வொரு ஜாடி அளவிலும் 1/3 க்கும் குறைவானது மொத்த அதிகபட்ச கொள்ளளவு: மொத்த ஜாடி அளவின் 1/3 க்கும் குறைவானது. |
| தீவன அளவு | மென்மையான மற்றும் மொறுமொறுப்பான பொருட்கள் ≤ 10mm மற்ற கடினமான பொருட்கள் ≤ 3mm |
| வெளியீட்டு நுணுக்கம் | மிகச்சிறிய நுணுக்கத்தை 0.1μm வரை அடையலாம். |
| சுழற்சி வேக விகிதம் | 1:02 |
| அதிகபட்ச தொடர்ச்சியான இயக்க நேரம் | 72 மணி |
| கிடைக்கும் மில் ஜாடிகளின் பொருட்கள் | 304 துருப்பிடிக்காத எஃகு, 316l துருப்பிடிக்காத எஃகு, சிர்கோனியா, நைலான், PU, அலுமினா பீங்கான் (கொருண்டம்), PTFE, அகேட், டங்ஸ்டன் கார்பைடு |
குறிப்புகள்: கிரையோஜெனிக் பிளானட்டரி பால் மில் என்பது பிளானட்டரி பால் மில் மற்றும் காற்று-குளிரூட்டும் சாதனத்தின் கலவையாகும், இது செங்குத்து பிளானட்டரி பால் மில், கிடைமட்ட பிளானட்டரி பால் மில், முழு திசை பிளானட்டரி பால் மில் ஆகியவற்றைக் கொண்டிருக்கும்.
கிரையோஜெனிக் கோள் பந்து ஆலைக்கான அட்டவணை 1 தொழில்நுட்ப அளவுருக்கள்
| மாதிரி எண். | மின்னழுத்த | பவர் | சுழற்சி வேகம் | ஒலி |
| XQM-1(C) இன் விலை | 220V-50Hz | 0.75KW | 70-670 ஆர்.பி.எம் | 60db க்கும் குறைவாக |
| XQM-2(C) இன் விலை | 220V-50Hz | 0.75KW | 70-670 ஆர்.பி.எம் | 60db க்கும் குறைவாக |
| XQM-4(C) இன் விலை | 220V-50Hz | 0.75KW | 70-670 ஆர்.பி.எம் | 60db க்கும் குறைவாக |
| XQM-6(C) இன் விலை | 220V-50Hz | 0.75KW | 70-670 ஆர்.பி.எம் | 60db க்கும் குறைவாக |
| XQM-8(C) இன் விலை | 220V-50Hz | 1.5KW | 70-580 ஆர்.பி.எம் | 60db க்கும் குறைவாக |
| XQM-10(C) இன் விலை | 220V-50Hz | 1.5KW | 70-580 ஆர்.பி.எம் | 60db க்கும் குறைவாக |
| XQM-12(C) இன் விலை | 220V-50Hz | 1.5KW | 70-580 ஆர்.பி.எம் | 60db க்கும் குறைவாக |
| XQM-20(C) இன் விலை | 380V-50Hz | 4.0KW | 50-430 ஆர்.பி.எம் | 65db க்கும் குறைவாக |
| XQM-40(C) இன் விலை | 380V-50Hz | 5.5KW | 40-390 ஆர்.பி.எம் | 68db க்கும் குறைவாக |
| XQM-60(C) இன் விலை | 380V-50Hz | 7.5KW | 40-260 ஆர்.பி.எம் | 68db க்கும் குறைவாக |
| XQM-100(C) இன் விலை | 380V-50Hz | 11KW | 40-260 ஆர்.பி.எம் | 68db க்கும் குறைவாக |
கிரையோஜெனிக் கோள் பந்து ஆலைக்கான அட்டவணை 2 தொழில்நுட்ப அளவுருக்கள்
| மாதிரி எண். | வேக கட்டுப்பாடு | நிகர எடை | நிகர பரிமாணங்கள் |
| XQM-1(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 93kgs | 750 * 470 * 564mm |
| XQM-2(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 93kgs | 750 * 470 * 564mm |
| XQM-4(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 93kgs | 750 * 470 * 564mm |
| XQM-6(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 93kgs | 750 * 470 * 564mm |
| XQM-8(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 150kgs | 900 * 600 * 640mm |
| XQM-10(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 150kgs | 900 * 600 * 640mm |
| XQM-12(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 150kgs | 900 * 600 * 640mm |
| XQM-20(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 330kgs | 1200 * 750 * 920mm |
| XQM-40(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 468kgs | 1400 * 850 * 1160mm |
| XQM-60(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 900kgs | 1600 * 990 * 1250mm |
| XQM-100(C) இன் விலை | அதிர்வெண் கட்டுப்பாடு | 1250kgs | 1750 * 1140 * 1330mm |
